GB898 899双头螺柱

对应标准:GB 898-1988 双头螺柱 bm=1.25d

产品详情


可按客户要求定制。


对应标准数据参考

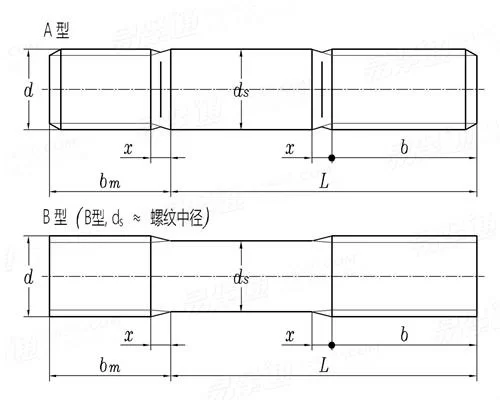

GB 898-1988 双头螺柱 bm=1.25d
Double End Studs-bm=1.25d
GB 898-1988 双头螺柱 bm=1.25d GB 898-1988 双头螺柱 bm=1.25d

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度,可获得 单重 螺纹长度
螺纹规格 d
M5 M6 M8 M10 M12 (M14) M16 (M18) M20
P 螺距
bm 公称
最小值
最大值
ds 最大值
最小值
x 最大值
0.8 1 1.25 1.5 1.75 2 2 2.5 2.5
6 8 10 12 15 18 20 22 25
5.4 7.25 9.25 11.1 14.1 17.1 18.95 20.95 23.95
6.6 8.75 10.75 12.9 15.9 18.9 21.05 23.05 26.05
5 6 8 10 12 14 16 18 20
4.7 5.7 7.64 9.64 11.57 13.57 15.57 17.57 19.48
2 2.5 3.125 3.75 4.375 5 5 6.25 6.25
千件钢制重≈kg
- - - - - - - - -
螺纹长度b
- - - - - - - - -
螺纹规格 d
(M22) M24 (M27) M30 (M33) M36 (M39) M42 M48
P 螺距
bm 公称
最小值
最大值
ds 最大值
最小值
x 最大值
2.5 3 3 3.5 3.5 4 4 4.5 5
28 30 35 38 41 45 49 52 60
26.95 28.95 33.75 36.75 39.75 43.75 47.75 50.5 58.5
29.05 31.05 36.25 39.25 42.25 46.25 50.25 53.5 61.5
22 24 27 30 33 36 39 42 48
21.48 23.48 26.48 29.48 32.38 35.38 38.38 41.38 47.38
6.25 7.5 7.5 8.75 8.75 10 10 11.25 12.5
千件钢制重≈kg
- - - - - - - - -
螺纹长度b
- - - - - - - - -
①,P-粗牙螺距;
X最大值=2.5P;
ds约等于螺纹中经(仅适用于B型);
允许采用细牙螺纹或过渡配合螺纹;
当b-bm≤5mm时,旋螺母一段应制成倒圆端,或在端面中心制出凹点
