GB9074 六角头大平垫三组合螺栓

对应标准：GB /T9074.1-2002 螺栓或螺钉和平垫圈组合件

产品详情


可按客户要求定制。


对应标准数据参考

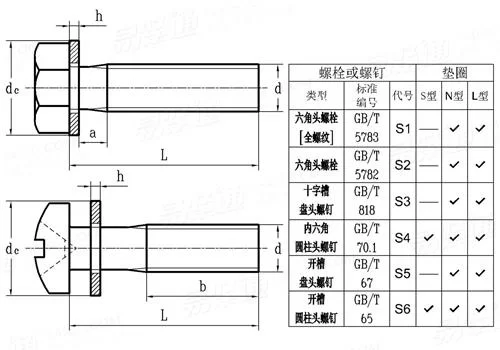

GB /T9074.1-2002 螺栓或螺钉和平垫圈组合件
Bolt or Screw and Washer Assemblies with Plain Washers
GB /T9074.1-2002 螺栓或螺钉和平垫圈组合件 GB /T9074.1-2002 螺栓或螺钉和平垫圈组合件

尺寸单位: 毫米(mm)
螺纹规格 d
M2 M2.5 M3 (M3.5) M4 M5 M6 M8 M10 M12
P 螺距
α 最大值
h 公称 小系列 S型
标准系列 N型
大系列 L型
dc 最大值 小系列 S型
标准系列 N型
大系列 L型
0.4 0.45 0.5 0.6 0.7 0.8 1 1.25 1.5 1.75
0.8 0.9 1 1.2 1.4 1.6 2 2.5 3 3.5
0.6 0.6 0.6 0.8 0.8 1 1.6 1.6 2 2
0.6 0.6 0.6 0.8 0.8 1 1.6 1.6 2 2.5
0.6 0.6 0.8 0.8 1 1 1.6 2 2.5 3
4.5 5 6 7 8 9 11 15 18 20
5 6 7 8 9 10 12 16 20 24
6 8 9 11 12 15 18 24 30 37
①,螺栓、螺钉应有直径为d的细杆，垫圈直径应符合GB/T 97.4, 以便能自由转动。
②,从支承面到第一扣完整螺纹始端的距离，应加大到可容纳垫圈的最大厚度。对这类产品，是将螺纹碾制到接近垫圈的位置。
③,平垫圈的尺寸应按GB/T 97.4规定
④,经供需双方协议，六角头螺栓头下可采用U形沉割槽。
