GB9074.14 六角+平垫组合

对应标准：GB 9074.14-1988 六角头螺栓和平垫圈组合件

产品详情


可按客户要求定制。


对应标准数据参考

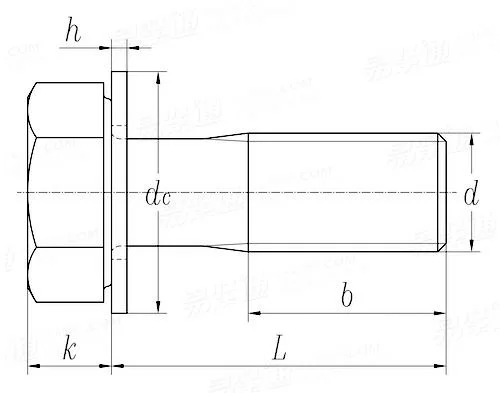

GB 9074.14-1988 六角头螺栓和平垫圈组合件
Hexagon Head Bolt and Plain Washer Assemblies
GB 9074.14-1988 六角头螺栓和平垫圈组合件

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度，可获得 单重
螺纹规格 d
M3 M4 M5 M6 M8 M10 M12
a 最大值
da 最大值
r 最小值
h 公称
dc 公称
1 1.4 1.6 2 2.5 3 3.5
2.8 3.8 4.7 5.6 7.5 9.4 11.2
② ② ② ② 0.1 0.1 0.1
0.5 0.8 1 1.6 1.6 2 2.5
7 9 10 12 16 20 24
千件钢制重≈kg
- - - - - - -
①,其他尺寸参考
螺栓:GB 5783; 垫圈:GB 9074.24
②,规格M3、M4、M5、M6 的 r 由工艺控制。
