GB9074.17 六角三组合螺栓

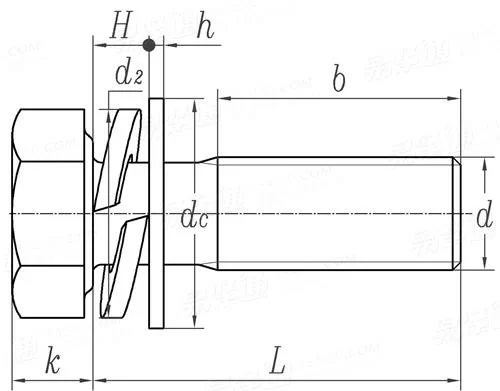

对应标准：GB 9074.17-1988 六角头螺栓、弹簧垫圈和平垫圈组合件

产品详情


可按客户要求定制。


对应标准数据参考
GB 9074.17-1988 六角头螺栓、弹簧垫圈和平垫圈组合件
Hexagon Head Bolt, Single Coil Spring Lock Washer and Plain Washer Assemblies
GB 9074.17-1988 六角头螺栓、弹簧垫圈和平垫圈组合件

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度，可获得 单重
螺纹尺寸
d
M3 M4 M5 M6 M8 M10 M12
a 最大值
da 最大值
r 最小值
h ② 公称
H 公称
dc 公称
d2 参考
1.0 1.4 1.6 2.0 2.5 3.0 3.5
2.8 3.8 4.7 5.6 7.5 9.4 11.2
③ ③ ③ ③ 0.1 0.1 0.1
0.5 0.8 1 1.6 1.6 2.0 2.5
2 2.75 3.25 4 5 6.25 7.5
7 9 10 12 16 20 24
5.23 6.78 8.75 10.71 13.64 16.59 19.53
千件钢制重≈kg
- - - - - - -
①,其他尺寸参考
螺栓:GB 5783; 垫圈:GB 9074.24、GB 9074.26
②,M8, M10, M12的h值与GB 9074.24-88对应数值不一致
③,规格 M3、M4、M5、M6 的 r 由工艺控制。
