GB5783 DIN933 六角螺栓

对应标准:GB /T5783-2016 全螺纹六角头螺栓

产品详情


可按客户要求定制。


对应标准数据参考

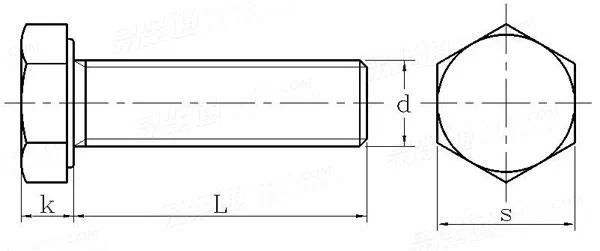

GB /T5783-2016 全螺纹六角头螺栓
Hexagon Head Bolts - Full Thread
GB /T5783-2016 全螺纹六角头螺栓

尺寸单位: 毫米(mm)
螺纹规格 d
M1.6 M2 M2.5 M3 (M3.5) M4 M5 M6 M8 M10
P 螺距
a 最大值
最小值
c 最大值
最小值
da 最大值
dw A级 最小值
最小值
e A级 最小值
最小值
k 公称
k A级 最大值
最小值
k B级 最大值
最小值
k1 A级 最小值
最小值
r 最小值
s 最大值=公称
最小值
最小值
0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1.25 1.5
1.05 1.2 1.35 1.5 1.8 2.1 2.4 3 4 4.5
0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1.25 1.5
0.25 0.25 0.25 0.4 0.4 0.4 0.5 0.5 0.6 0.6
0.1 0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15
2 2.6 3.1 3.6 4.1 4.7 5.7 6.8 9.2 11.2
2.27 3.07 4.07 4.57 5.07 5.88 6.88 8.88 11.63 14.63
2.3 2.95 3.95 4.45 4.95 5.74 6.74 8.74 11.47 14.47
3.41 4.32 5.45 6.01 6.58 7.66 8.79 11.05 14.38 17.77
3.28 4.18 5.31 5.88 6.44 7.5 8.63 10.89 14.2 17.59
1.1 1.4 1.7 2 2.4 2.8 3.5 4 5.3 6.4
1.225 1.525 1.825 2.125 2.525 2.925 3.65 4.15 5.45 6.58
0.975 1.275 1.575 1.875 2.275 2.675 3.35 3.85 5.15 6.22
1.3 1.6 1.9 2.2 2.6 3 3.74 4.24 5.54 6.69
0.9 1.2 1.5 1.8 2.2 2.6 3.26 3.76 5.06 6.11
0.68 0.89 1.1 1.31 1.59 1.87 2.35 2.7 3.61 4.35
0.63 0.84 1.05 1.26 1.54 1.82 2.28 2.63 3.54 4.28
0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.4 0.4
3.2 4 5 5.5 6 7 8 10 13 16
3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 12.73 15.73
2.9 3.7 4.7 5.2 5.7 6.64 7.64 9.64 12.57 15.57
螺纹规格 d
M12 (M14) M16 (M18) M20 (M22) M24 (M27) M30 (M33)
P 螺距
a 最大值
最小值
c 最大值
最小值
da 最大值
dw A级 最小值
最小值
e A级 最小值
最小值
k 公称
k A级 最大值
最小值
k B级 最大值
最小值
k1 A级 最小值
最小值
r 最小值
s 最大值=公称
最小值
最小值
1.75 2 2 2.5 2.5 2.5 3 3 3.5 3.5
5.3 6 6 7.5 7.5 7.5 9 9 10.5 10.5
1.75 2 2 2.5 2.5 2.5 3 3 3.5 3.5
0.6 0.6 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8
0.15 0.15 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2
13.7 15.7 17.7 20.2 22.4 24.4 26.4 30.4 33.4 36.4
16.63 19.64 22.49 25.34 28.19 31.71 33.61 - - -
16.47 19.15 22 24.85 27.7 31.35 33.25 38 42.75 46.55
20.03 23.36 26.75 30.14 33.53 37.72 39.98 - - -
19.85 22.78 26.17 29.56 32.95 37.29 39.55 45.2 50.85 55.37
7.5 8.8 10 11.5 12.5 14 15 17 18.7 21
7.68 8.98 10.18 11.715 12.715 14.215 15.215 - - -
7.32 8.62 9.82 11.285 12.285 13.785 14.785 - - -
7.79 9.09 10.29 11.85 12.85 14.35 15.35 17.35 19.12 21.42
7.21 8.51 9.71 11.15 12.15 13.65 14.65 16.65 18.28 20.58
5.12 6.03 6.87 7.9 8.6 9.65 10.35 - - -
5.05 5.96 6.8 7.81 8.51 9.56 10.26 11.66 12.8 14.41
0.6 0.6 0.6 0.6 0.8 0.8 0.8 1 1 1
18 21 24 27 30 34 36 41 46 50
17.73 20.67 23.67 26.67 29.67 33.38 35.38 - - -
17.57 20.16 23.16 26.16 29.16 33 35 40 45 49
螺纹规格 d
M36 (M39) M42 (M45) M48 (M52) M56 (M60) M64
P 螺距
a 最大值
最小值
c 最大值
最小值
da 最大值
dw A级 最小值
最小值
e A级 最小值
最小值
k 公称
k A级 最大值
最小值
k B级 最大值
最小值
k1 A级 最小值
最小值
r 最小值
s 最大值=公称
最小值
最小值
4 4 4.5 4.5 5 5 5.5 5.5 6
12 12 13.5 13.5 15 15 16.5 16.5 18
4 4 4.5 4.5 5 5 5.5 5.5 6
0.8 1 1 1 1 1 1 1 1
0.2 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3
39.4 42.4 45.6 48.6 52.6 56.6 63 67 71
- - - - - - - - -
51.11 55.86 59.95 64.7 69.45 74.2 78.66 83.41 88.16
- - - - - - - - -
60.79 66.44 71.3 76.95 82.6 88.25 93.56 99.21 104.86
22.5 25 26 28 30 33 35 38 40
- - - - - - - - -
- - - - - - - - -
22.92 25.42 26.42 28.42 30.42 33.5 35.5 38.5 40.5
22.08 24.58 25.58 27.58 29.58 32.5 34.5 37.5 39.5
- - - - - - - - -
15.46 17.21 17.91 19.31 20.71 22.75 24.15 26.25 27.65
1 1 1.2 1.2 1.6 1.6 2 2 2
55 60 65 70 75 80 85 90 95
- - - - - - - - -
53.8 58.8 63.1 68.1 73.1 78.1 82.8 87.8 92.8
