T型螺栓

对应标准：DIN 787-2005 T型螺栓 (d ≤ M12x12)

产品详情


可按客户要求定制。


对应标准数据参考

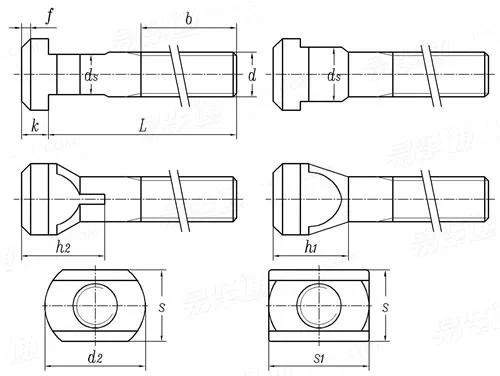

DIN 787-2005 T型螺栓 (d ≤ M12x12)
Bolts and Screws for T-slots (d ≤ M12x12)
DIN 787-2005 T型螺栓 (d ≤ M12x12)

尺寸单位: 毫米(mm)
螺纹尺寸
d
M5
(|5×25) 		M5
(|5×40) 		M6
(|6×25) 		M6
(|6×40) 		M6
(|6×63) 		M8
(|8×32) 		M8
(|8×50) 		M8
(|8×80)
ds 公称
最大值
最小值
L
b
d2
s 最大值=公称
最小值
f
h1
h2
k 最大值=公称
最小值
千件重kg
符合DIN 650
5 5 6 6 6 8 8 8
4.7 4.7 5.7 5.7 5.7 7.7 7.7 7.7
4.5 4.5 5.5 5.5 5.5 7.5 7.5 7.5
25 40 25 40 63 32 50 80
18 30 15 28 40 22 35 50
10 10 12 12 12 16 16 16
9 9 10 10 10 13 13 13
8.5 8.5 9.5 9.5 9.5 12.5 12.5 12.5
1 1 1.6 1.6 1.6 1.6 1.6 1.6
6.5 6.5 8 8 8 12 12 12
10 10 13 13 13 18 18 18
3 3 4 4 4 6 6 6
2.7 2.7 3.5 3.5 3.5 5.5 5.5 5.5
5 6 10 15 18 20 30 40
5 5 6 6 6 8 8 8
螺纹尺寸
d
M10
(|10×40) 		M10
(|10×63) 		M10
(|10×100) 		M12
(|12×50) 		M12
(|12×80) 		M12
(|12×125) 		M12
(|12×200)
ds 公称
最大值
最小值
L
b
d2
s 最大值=公称
最小值
f
h1
h2
k 最大值=公称
最小值
千件重kg
符合DIN 650
10 10 10 12 12 12 12
9.7 9.7 9.7 11.7 11.7 11.7 11.7
9.5 9.5 9.5 11.4 11.4 11.4 11.4
40 63 100 50 80 125 200
30 45 60 35 55 75 120
20 20 20 25 25 25 25
15 15 15 18 18 18 18
14.5 14.5 14.5 17.5 17.5 17.5 17.5
1.6 1.6 1.6 2.5 2.5 2.5 2.5
14 14 14 16 16 16 16
21 21 21 25 25 25 25
6 6 6 7 7 7 7
5.5 5.5 5.5 6.5 6.5 6.5 6.5
40 48 70 60 90 120 190
10 10 10 12 12 12 12
①,s1≥ s;头部尺寸由制造商决定
②,材料：
钢，性能等级：8.8,12.9按标准DIN EN ISO 898-1
